高層建筑深基坑支護施工技術
吳和斌
汕頭市南華建筑有限公司 廣東 汕頭 515000
摘 要：隨著建筑行業的發展，建筑施工中的基坑開挖深度和復雜性也不斷增加，這一定程度上給基坑支護施工技術提出了更高的要求。本文結合某高層建筑深基坑工程，介紹了深基坑支護的施工技術，并提出了基坑施工應急措施，有效保證了基坑和周邊環境的安全，確保了施工的順利進行，對類似工程提供有益的借鑒和參考。
關鍵詞：高層建筑；深基坑支護；施工技術；應急措施
近年來，為了緩解用地緊張問題，高層建筑的建設逐漸增多。由于高層建筑上部荷載較大，為了維持結構穩定和利用地下空間，因此，基礎埋深較大，基坑支護就成為了工程施工極為關鍵的環節。基坑支護工程是確保主體工程基礎部分順利實施的關鍵，它直接影響到工程的經濟效益、工程進度、施工安全等方面，因此，對基坑支護技術的選擇一定要合理、科學，而支護技術的施工質量也要嚴格控制，這樣才能確保深基坑工程順利進行。
1 工程概況
某高層建筑工程項目，地下2層，地上28層，基坑場地面積24224.40m2形狀大體呈四邊形，南北邊長，而東西邊短?；由罴s19.5～21.5m。
2 工程地質勘察
2.1 地形地貌特征
場地原始地貌中東部地勢高，其他各段地勢相對較低，經局部開挖及大面積的回填與整平。周邊的道路、地下管網等市政設施已成型，且高樓林立。各鉆孔孔口地面工程為5.54～11.90m，最大高差6.36m。
2.2 場地水文地質條件
場地地下水賦存于土層孔隙和基巖裂隙中，第四系上、中統為相對隔水層，其上為潛水類型，主要賦存于第四系細砂、礫砂層中，與鄰近的河有水力聯系，水量受季節影響，雨季時水量較大。其下為基巖裂隙水，主要賦存于基巖的強、中等、微風化巖及斷裂構造帶中， 由于本場地處于二種巖石的接觸帶，節理、裂隙發育，地下水滲透性較好，具承壓性，水量較大。地下水主要靠大氣降水補給及東側河水的側向滲流補給，總體向南排泄。水位受季節及降雨影響而變化。鉆孔中穩定水位埋深變化在2.5～5.1m 之間，標高為0.07～2.98m。該場地地下水水質對混凝土結構具弱腐蝕性，對鋼筋混凝土結構中的鋼筋具弱腐蝕性，對鋼結構具弱腐蝕性。
3 基坑支護設計
3.1 基坑支護設計安全等級
考慮場地的地質條件、基坑深度和周邊影響狀況等因素，本基坑設計安全等級為一級。
3.2 地表和地下水的控制
根據勘察報告，地層中砂層含水性較好，且基坑開挖很深， 對基坑周?chē)馏w變形要求十分嚴格，所以必須采用有效的止水措施。
3.2.1 地表水處理
為避免地表水、雨天積水、基坑土方靜貯水以及少量滲水對土體產生影響， 可采用明排方案，即在基坑頂、底各設一條封閉連通的排水明溝，阻斷周邊來水和及時抽取開挖后的坑內積水，并經三級沉淀后排入周邊市政管道。排水溝尺寸為300mm×300mm（凈尺寸），同時在坑底每隔40～50m 或在基坑四角各設一集水井，尺寸為0.8m×0.8m×0.8m。為不影響支護結構，坑底集水井需離開基坑邊4～5m。
3.2.2 地下水控制
由于勘察上除填土層、砂層外，粘土層、礫質粘土層的滲透系數均較小，含水量較少，故本方案首選在支護結構樁外側設一排或兩排攪拌樁止水帷幕進行止水，在基坑中上部形成封閉的止水帷幕，必要時還要在風化巖層中采用靜壓注漿方法提高防滲能力。
3.3 基坑支護方案
在基坑?xùn)|、西兩側剖面段2-2、3-3、10-10的基坑底部預留上部寬10m，下部寬14m，高3.5m的土臺來限制基坑位移變形，保證基坑長邊中部的穩定性。待該區域地下室內部結構完成換撐后予以挖除，如果保留此處土臺則對應剖面段的最后一排錨桿不用施工，待最后需挖除土臺時可采用型鋼斜撐作為臨時支撐，以保證挖土過程中基坑的安全。

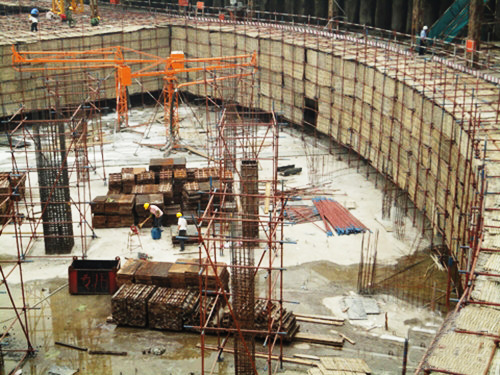

4 深基坑支護施工技術
4.1 攪拌樁施工

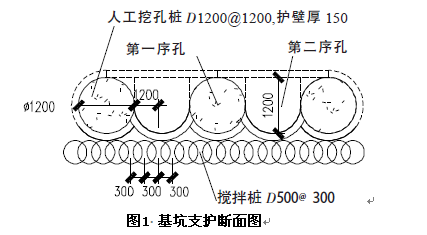

根據勘察報告反映，基坑中部以下粘土層比較堅硬，攪拌樁帷幕深度將比較有限，如果攪拌樁施工達不到設計深度，基坑開挖后發現坑外地下水位下降幅度較大，使地面沉降變形明顯，可能會危及鄰近建筑、道路、地下管線的安全時，要求攪拌樁樁徑500mm，間距均300mm，樁間搭接距離200mm，如圖1所示。
%40K)P%40N%5DQ4A(H%24L.png)
攪拌樁水泥摻入比約14%，水泥采用P•O32.5，水灰比0.5～0.6。樁位允許偏差為50mm，垂直度偏差為1%，樁徑允許偏差為4%，相鄰樁施工間隔時間不超過20h。采用“四噴四攪”，攪拌樁施工工藝按噴漿法施工,水泥用量≥65kg/m3，控制提升速度最后一攪小于50cm/s，水泥攪拌樁的15d設計強度要求為0.5MPa、21d設計強度為0.8MPa、28d設計強度為1.0MPa。另外，攪拌樁長以實際底層的可攪性決定，攪拌樁施工直至攪不動為止，如果攪拌樁止水效果不明顯可以配合旋噴及靜壓注漿共同使用。
攪拌樁施工的質量控制點為樁位、樁垂直度、樁徑(攪拌頭外徑)、樁深、攪拌頭有無裹粘現象、每米水泥用量等?；娱_(kāi)挖后，必須經常察看攪拌樁的實際偏斜度，并據此判斷有無攪拌樁搭接不上的可能，當可能因此出現漏水現象時，要求先在攪拌樁帷幕的背后進行靜壓注漿堵漏處理。
4.2 預應力錨索施工

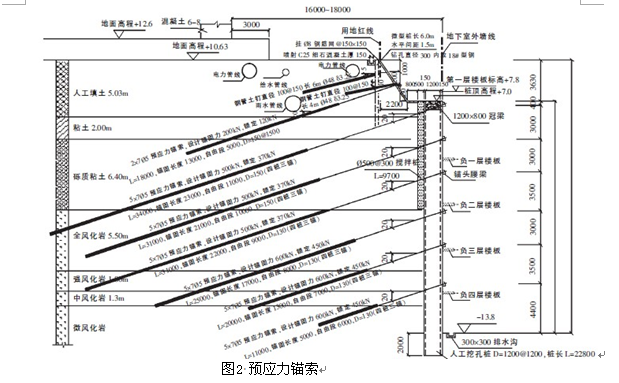

采用5束7根φ5mm高強鋼絞線作為錨筋，用錨桿專用鉆機成孔，成孔直徑150mm，錨索水平間距1.6m，設計張拉力為500～600kN，鎖定荷載370～450kN。錨索長度及間距如圖2所示。錨索采用二次注漿工藝，注漿采用水灰比0.5～0.6 的水泥漿，第一次常壓注漿，注漿壓力約0.8MPa，待一次注漿初凝后進行二次高壓注漿， 注漿壓力不小于2.0MPa 待注漿體強度達到75%以上進行張拉，鎖定于錨索部位的腰梁。
Q1COLNK4X%5B%251%5B)E2.png)
4.3 土釘與噴射混凝土面板
部分剖面段放坡采用了噴錨支護，土釘采用外徑48mm厚3.25mm鋼管，水平間距均為1.5m，掛φ8mm@150mm×150mm鋼筋網，噴射C25細石混凝土厚150mm。
對坑頂中間段位置，采用了放坡的方法進行了優化設計和施工，減少了基坑上部的荷載，減少了基坑支護的難度。
4.4 人工挖孔樁
樁為圓樁與方樁(有效邊長為1.2m)兩種，分一序圓樁、二序方樁施工，直徑D1200mm，樁中心距1200mm，護壁厚150mm，緊密連接形成一個連接的墻體，作為地下室外墻使用，樁頂冠梁800mm×1200mm，樁身與冠梁混凝土等級均采用C30，錨索位置設置鋼筋混凝土腰梁，錨索張拉鎖定在腰梁上。
4.5 內支撐

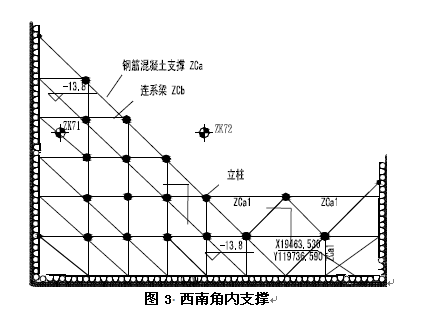

在基坑的東北角、東南角以及西南角設置有內支撐(見圖3)，內支撐共有四道，支撐截面尺寸為1200mm×800mm與1200mm×1000mm，連系梁截面尺寸為800mm×600mm，混凝土等級均采用C25。
5 施工應急措施
1)人工挖孔樁。挖孔過程中如出現砂層水量大情況，應根據挖孔情況采取相應的應對措施。如減少每次挖孔深度、采用鋼護筒或及時堵漏防止流砂等措施，如仍無法施工，可以考慮增強樁孔周邊的帷幕措施，如采用旋噴樁和注漿等手段。
2)基坑變形。在基坑開挖的過程中，如基坑周邊地下水水位下降，并引起周邊地面沉降加劇等情形時，則應采取如下措施：①增加或加強基坑支護的帷幕結構，阻斷基坑與周邊的地下水水力聯系并嚴格控制周邊地下水水位變化；②如采用前述措施地下水仍沒得到較好控制，特別是由于基巖裂隙水的降低，則考慮采用高壓旋噴或壓力灌漿等方法對基巖裂隙水進行控制，并在變形得以控制后方可繼續施工；③對于局部地段出現的變形過大等情況，還可以考慮加強錨索或設置其它支撐形式進行加強；④如出現基坑變形情況仍不能穩定情形，應立即停止開挖，進行分析，待找出原因，再行開挖；⑤如基坑開挖過程中情況危急，應迅速停止開挖并利用挖掘機在坡腳回填土方進行反壓加固，坡頂可根據具體情況進行一些卸土減荷等應急措施。
3)內支撐。開挖過程中如監測支撐內力數值過大或支撐區域變形加劇，則應考慮加密支撐布置、加支撐及連系梁截面尺寸等措施。
4)周邊建筑物變形。周邊建筑物的變形原因一方面可能是基坑開挖失水造成周邊地下水水位下降引起的，另一方面可能是由于基坑變形牽引造成周邊建筑物的附加變形，如開挖過程中周邊建筑物的變形過大，必須先停止基坑開挖施工，根據周邊監測數據特別是地下水水位觀測資料核查場區地下水水位變化情況，對造成周邊建筑物變形的基坑支護區段采取加強措施：如因地下水變化引起可以考慮增強基坑隔水帷幕設置，對可能影響建筑物周邊的地基進行注漿加固、回灌地下水處理等措施；如受基坑變形影響可以考慮在基坑影響的周邊土體中打入型鋼、注漿加固土體等方法加強周?chē)馏w強度，從而有效控制基坑變形。
5)如果東邊的路面車載過大，現有水泥路面(非載重路面)可能產生破壞，同時也會影響到地下管線的正常使用，此時可以在行車路面上鋪墊鋼板作為保護，或者在路面上垂直打入微型樁將荷載傳入深部地層。
6 結語
總而言之，高層建筑深基坑支護施工是一門實踐性很強的工程，涉及領域更廣，技術難度大。因此，在支護設計方面必須因地制宜，選擇最優的支護方案，同時，嚴格按照設計和相關規范要求施工，保證了工程的質量、進度，同時還要制定嚴格的施工應急措施。實踐證明，本工程采用的支護施工技術是有效、可行的，施工過程中及施工后一年多時間內跟蹤監測的各項數據均在監測預警值以?xún)?nèi)，各項質量控制指標均滿足規定要求，為同類工程的施工提供了參考。
參考文獻
[1] 付國軍.探討高層建筑工程深基坑支護施工技術[J].現代物業(上旬刊),2012年01期
[2] 李士輝.深基坑支護結構設計與施工[J].科技與企業.2012年第23期
