淺談高層建筑地下室防水混凝土施工技術
.png)
吳和斌
汕頭市南華建筑有限公司 廣東 汕頭 515000
摘 要:防水混凝土在地下室防水工程中的應用較為普遍，但高層建筑地下室對防水混凝土的防水性要求較高，因此，必須提高防水混凝土施工技術，以確保防水混凝土能發揮出防水抗?jié)B的效果。本文結合高層建筑工程實例，就地下室防水混凝土施工技術進行深入研究，并提出了相關的質量控制措施，取得了較好的效果，可供參考。
關鍵詞:地下室；防水混凝土；配合比設計；施工技術；溫度控制
高層建筑地下室的防水性要求較高，如果混防水性達不到要求，整個建筑的質量、使用壽命、使用功能以及結構安全都會受到影響。目前，防水混凝土是地下室防水施工中最為常用的防水材料，防水混凝土是由水泥、砂、石子、水、礦物摻合料、外加劑(減水劑、引氣劑、膨脹劑等)按照一定比例混合攪拌而成。防水混凝土具有經濟、耐用等優點，既可以大大的降低工程造價，而且還具有防腐蝕等優越性。為了保證高層建筑地下室防水質量，就必須加強地下室防水混凝土的施工質量控制。
1 工程概況
某高層建筑由主樓基礎、裙樓基礎和人防工程基礎三部組成，人防部分為純地下結構， 筏板厚1500mm，埋深約8.5m，筏板上表面與主樓基礎上表面相差3.6m。在主樓和裙樓部分地下室，外防水墻厚500mm，人防部分厚400mm。筏板混凝土強度C50，外防水墻為C60，外防水墻約2863m3，地下自然水位約在－3.5m。地下室防水材料為2層，即4mm厚APP卷材防水，6mm厚聚氨酯改性瀝青卷材保護層。
2 混凝土防滲原理
地下室外防水混凝土施工關鍵是防止混凝土在強度增長過程中出現裂縫，從而滲漏。混凝土振搗不密實，或澆筑過程中出現冷縫，也可能造成滲漏。裂縫形成原因比較復雜，但主要有以下3種:
①混凝土干縮，即混凝土失水后產生收縮，這可以通過改善混凝土的配合比來減小影響，如盡量減小水灰比；
②混凝土沉實過程中，在其上表面產生裂縫，或混凝土失水過快產生裂縫，這可以通過改善澆搗工藝和養護條件來減小影響；
③混凝土自然收縮，這在混凝土水化過程中產生，可以通過以下2種途徑來減小影響。一種途徑是，采用補償收縮混凝土，就是在混凝土中摻入外加劑。另一種途徑是，在施工過程中，采用分段澆筑，兩次混凝土澆筑保證一定的時間間隔(一般為7d)，使新澆筑的混凝土充分收縮，以減少收縮裂縫。
3 混凝土配合比設計
該工程混凝土粗骨料由直徑20mm和直徑10mm2種級配石子混合組成。細骨料為天然砂和粉碎砂。這幾種骨料形成良好的級配，以減少膠結材料使用量和形成混凝土較好的和易性。膠結材料選用抗硫酸鹽水泥，以抵抗酸性地質條件對混凝土的侵蝕，增強混凝土的耐久性。對C60和C50自密實混凝土摻加了高效增塑劑硅粉。自密實混凝土用于筏板和墻板，混凝土水灰比都控制在0.3以下?；炷恋奶涠葹?200±40)mm。自密實混凝土的擴展度控制在650～750mm。
4 施工段劃分
4.1 筏板施工段的劃分
對施工段的大小，合同規范沒有要求?，F(xiàn)場根據澆筑能力、結構特點及工程的施工習慣確定了施工段。施工段以每次澆筑1000～1200m3為原則，根據圖紙情況，個別地方達到1600m3。施工段劃分時還考慮了以下幾個因素:①施工縫一般留在跨中1/3部位；②考慮施工方便，避開鋼筋密集區，如基坑部位、變截面部位；③在基礎底面高差比較大的部位，設置水平施工縫，如人防和主樓交接部分。
4.2 外防水墻施工段及控制縫的設置

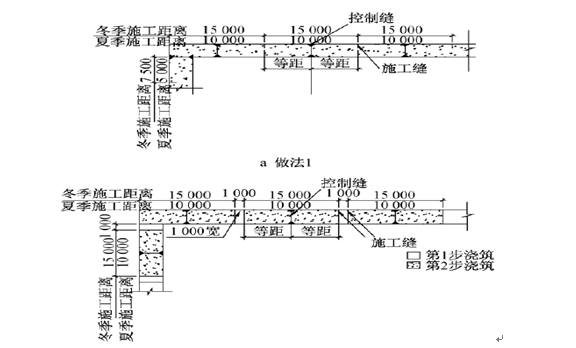

由于影響因素較多，理論上不好確定。目前，還沒有普遍能接受的方法來預測。但由于其受已澆筏板的約束，肯定比筏板的施工段短。根據經驗，此距離一般設為5～7.5m。但每次澆筑5～7.5m，則嚴重影響施工進度，并增加了施工縫處理工序。一般情況下，是把此距離擴大1倍，達到10～15m，并在其中部位置設置控制縫。所謂控制縫，就是在一個澆筑段的中部人為地制造一個薄弱面，當混凝土開裂時，引導裂縫出現在該部位。本工程施工圖紙要求的施工段間距為，冬季15m，夏季10m。同時，在每段中部設置控制縫。如圖1a所示。注意下段混凝土的澆筑與上段混凝土的澆筑時間間隔至少要差36h，以便上段混凝土充分收縮。當不能滿足該條件時，按圖1b設置后澆帶。
圖1 控制縫和施工縫做法
4.3 施工縫/控制縫構造
(1)筏板施工縫

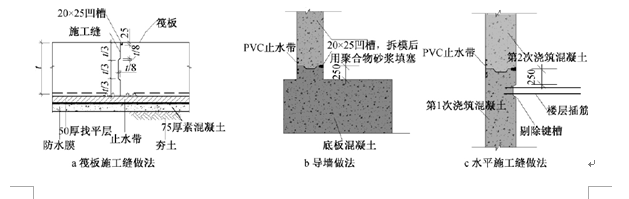

筏板長約235m，最大處寬107m，設計人員沒有設置伸縮縫?？紤]到地基條件較好(地基持力層承載力約為800kN/m2)，筏板設計較厚(達3m)，并擴展到樓外相當一段距離，能夠應對不均勻沉降，在主樓和裙房/人防之間也沒有設置后澆帶。因此，只有施工縫是防水的薄弱環節。施工縫的構造如圖2a所示。施工縫做成卯榫型，以加強兩次澆筑的混凝土之間的咬合。在混凝土下表面敷一條300mm寬PVC止水帶。上表面接縫處用聚合物砂漿嵌縫，混凝土截面中部增設1條膨脹止水條。外防水墻與筏板相交部位預留250mm高導墻，導墻與筏板一起澆筑，其構造如圖2b所示。
圖2 施工縫的做法
(2)外防水墻施工縫和控制縫
1)地下室外防水墻水平施工縫第1道水平施工縫留在地下室筏板上表面25cm處，其他各層水平縫則留在各地下室樓面以上25cm處。施工中盡量少留水平縫，以減少施工縫處理，也減少滲漏薄弱環節。也就是說，外防水墻澆筑，一次澆筑盡量高，不在樓板上、下面留施工縫，在外防水墻混凝土上預留樓板插筋。水平縫的構造同導墻處施工縫，如圖2c所示。
2)地下室外防水墻豎向施工縫與水平施工縫在構造上無區別，只不過方向不同。位置沒有特殊要求，第1道施工縫遠離轉角處，不超過5m。其構造如圖3a所示。

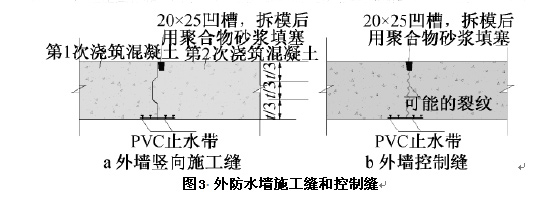

3)控制縫做法如圖3b所示。主要構造為:①在混凝土的外側(填土側一方)增加PVC止水帶，合模前，固定在外模面板上，止水帶寬30cm；②在混凝土內側預留20mm×25mm凹槽；③剪斷總數量1/2的水平筋，隔1根剪斷1根。
總之，通過留凹槽和剪斷水平鋼筋形成薄弱截面，通過增加止水帶來加強防水。
5 地下室防水混凝土現場施工
5.1 止水帶做法
止水帶由高級PVC復合材料擠壓成型，具有一定的彈性和比較長的耐久性，具有許多規格和形狀，滿足現場各種節點的要求。
筏板施工前，要畫好施工圖，規劃好施工縫和控制縫位置。施工縫應連續布置，筏板施工縫位置和墻板施工縫位置要綜合考慮，盡量在一條線上。
筏板止水帶直接鋪在防水保護層上，外防水墻止水帶牢固地釘在外側模板上。外防水墻施工時，先立模板，然后固定止水帶。保證止水帶緊貼模板，不打折。固定牢靠，澆筑混凝土?xí)r不脫落。
止水帶要采用專用焊接工具進行焊接，不得搭接。保證接口平齊、嚴密。交叉接頭要采用45°對接或采用廠家特制的接頭，不能一字形對接。
施工過程中，尤其在拆模過程中，施工縫處理中要小心，防止止水帶破損。
施工縫處的25mm×20mm凹槽，在墻內側模板上釘一條截面為梯形的硬塑料泡沫。拆模后就會在混凝土表面上形成凹槽。
5.2 施工縫做法
筏板施工縫用鋼筋作龍骨，鍍鋅鋼絲網作模板。鋼龍骨要與筏板鋼筋牢固連接，防止跑模。鋼絲網要封閉嚴密，防止漏漿。墻體施工縫由木模板形成，插筋預留部位用鍍鋅鋼絲網作模板。
施工縫的處理是防水混凝土的重要環節。在下次澆筑混凝土前，剔除施工縫表面的浮漿，露出粗骨料。接縫表面沒有油污、隔離劑等影響混凝土黏結的污染物。墻體施工縫要切割整齊。尤其注意在剔鑿時不要破壞止水帶。混凝土接縫表面要充分濕潤，但無明水。
5.3 模板要求
該工程混凝土墻板，合同要求為清水混凝土，施工中采用DOKA木梁多層板體系。針對該工程專門進行了模板設計，使模板受力變形滿足施工要求。為保證防水混凝土質量，重點進行了以下控制:①模板要拼接嚴密，盡量減少漏漿；②穿墻螺栓要采用止水螺栓，模板螺栓孔不要太大；③預留插筋處用鍍鋅鋼絲網封嚴，堵頭模板要封嚴，模板與前次澆筑的混凝土要頂緊；④當導墻不直時要剔鑿平直，使模板緊貼導墻，必要時采用水泥砂漿或木條填塞。
5.4 混凝土澆筑
(1)澆筑前的準備工作
混凝土澆筑前，模板施工縫要用空壓機吹掃干凈，灑水濕潤，施工縫澆筑時無明水。準備好照明、安全護欄、施工機械和養護材料。
地下室筏板、頂板和裙房頂板澆筑均采用混凝土汽車泵運輸混凝土，外防水墻均采用塔式起重機運輸。
筏板澆筑時，由于混凝土量較大，澆筑時間又限制在晚6點到早6點，為防止冷縫產生及在規定時間內澆筑完成，一般配備2臺汽車泵，并有1臺汽車泵備用。施工安排上，要保證2塊筏板之間的澆筑時間至少相差7d。實際現場施工中，邊打墊層邊澆筑筏板。澆筑從南、北兩側向中部推進。這樣，混凝土泵車可以直接下到底坑，減少泵送距離。
(2)混凝土澆筑與養護
混凝土澆筑要點主要是保證混凝土不出現冷縫和振搗密實。首先要保證混凝土供應連續，同時要注意振搗次序。筏板混凝土采用分層澆筑、逐步推進的方法。墻板澆筑時，每層混凝土厚度≤500mm，充分適當振搗，并限制澆筑速度≤10m3/h，混凝土自由下落高度≤1.5m?；炷撂涠?le;240mm，保水性能良好，無離析現象。
水平構件采用灑水養護。在混凝土表干前，覆蓋1層麻袋片蓄水，然后用塑料薄膜覆蓋。在保證混凝土表面濕潤的情況下養護14d。豎向構件采用養護劑養護。在混凝土拆模后，立即涂刷養護劑。對于柱頂，墻頂采用麻袋片覆蓋，澆水養護。
6 結束語
總之，高層建筑地下防水混凝土工程的質量直接關系到地下工程防水的效果，隨時影響著建筑物主體結構自身的穩定性和使用壽命。因此，我們應加大施工過程中的質量控制，從設計、各種材料的控制、施工各方面層層把關，步步控制，才能從根本上解決地下防水混凝土施工中的問題，提高防水混凝土的施工質量，切實有效的避免裂縫的發生及擴散，杜絕滲漏現象的出現。
